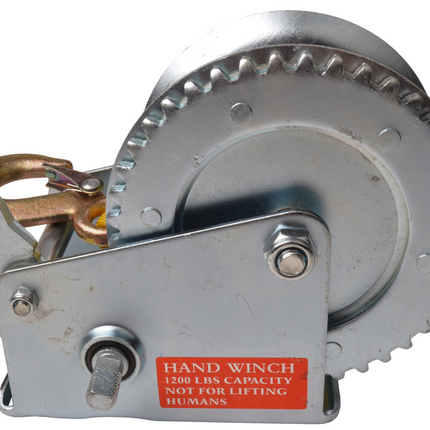

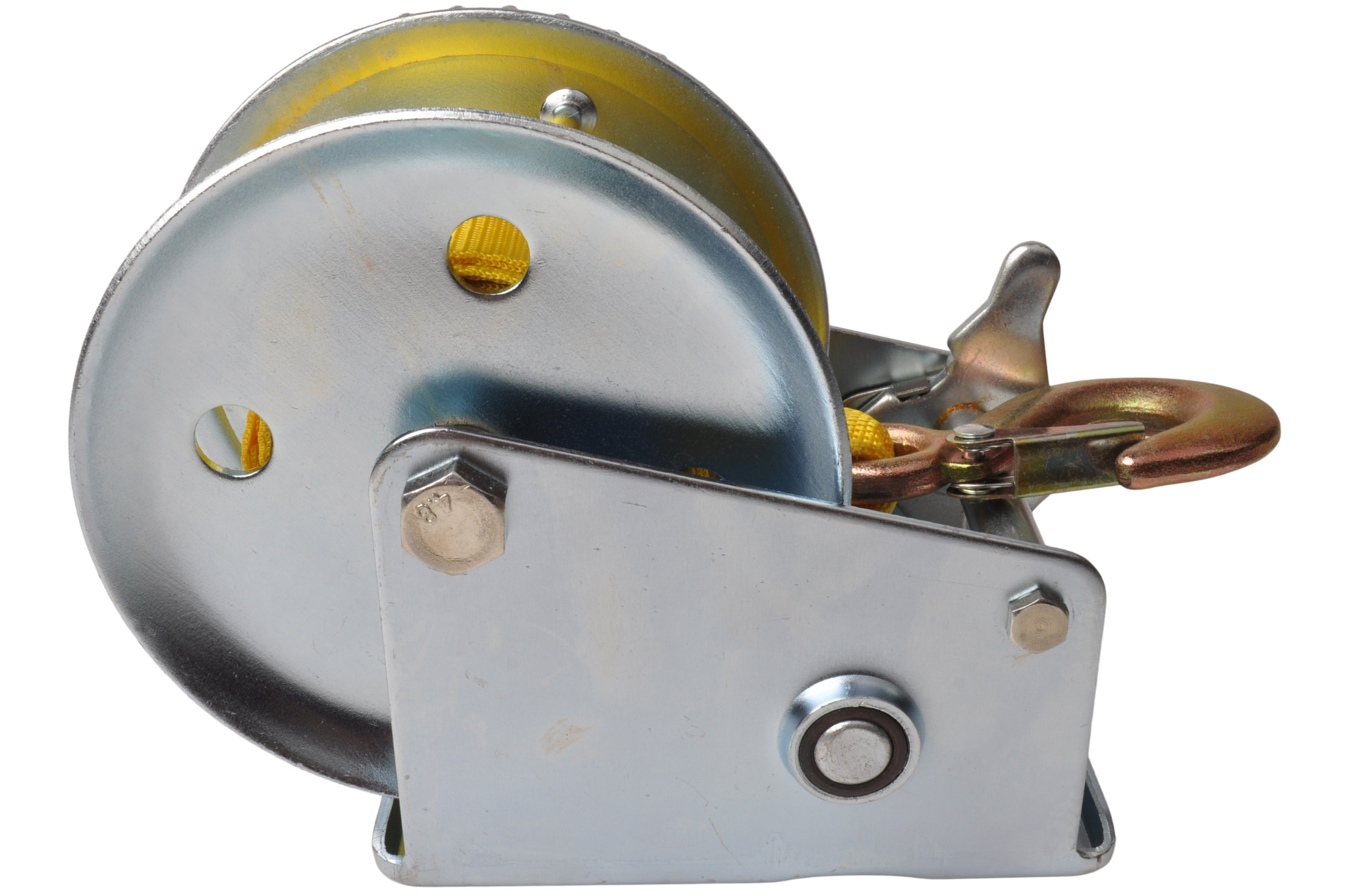

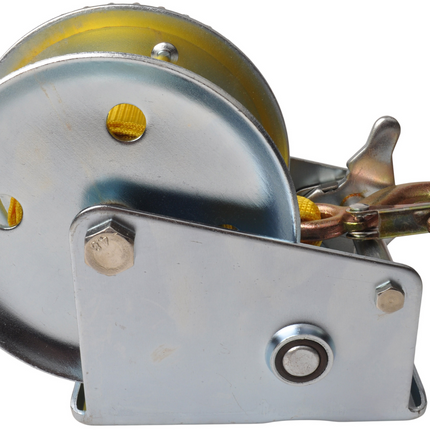

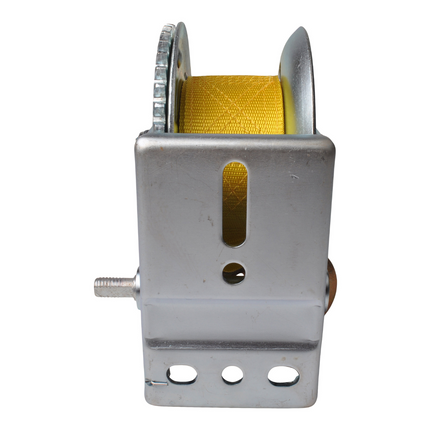

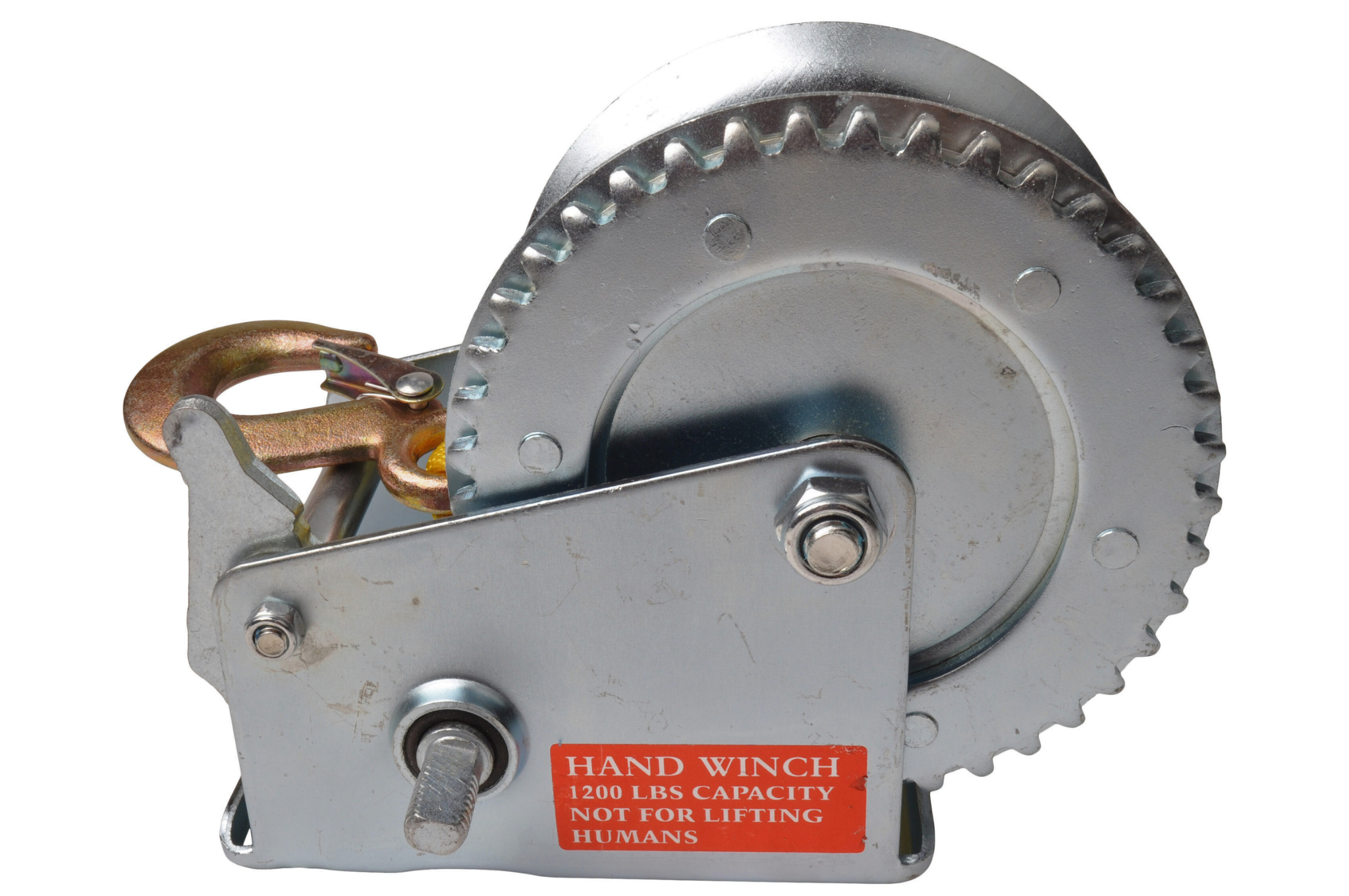

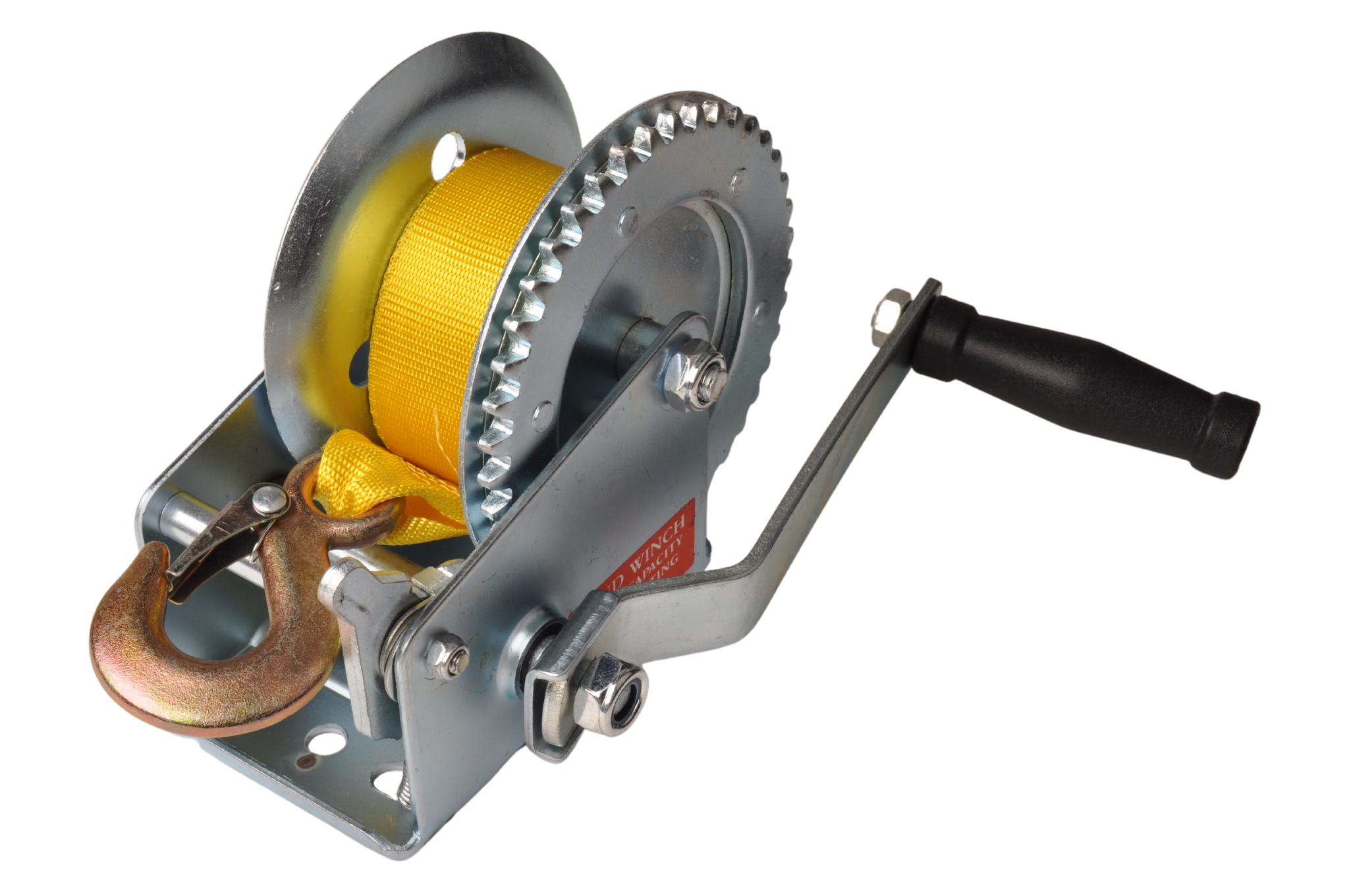

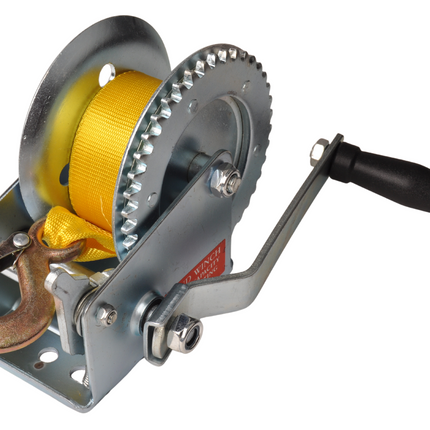

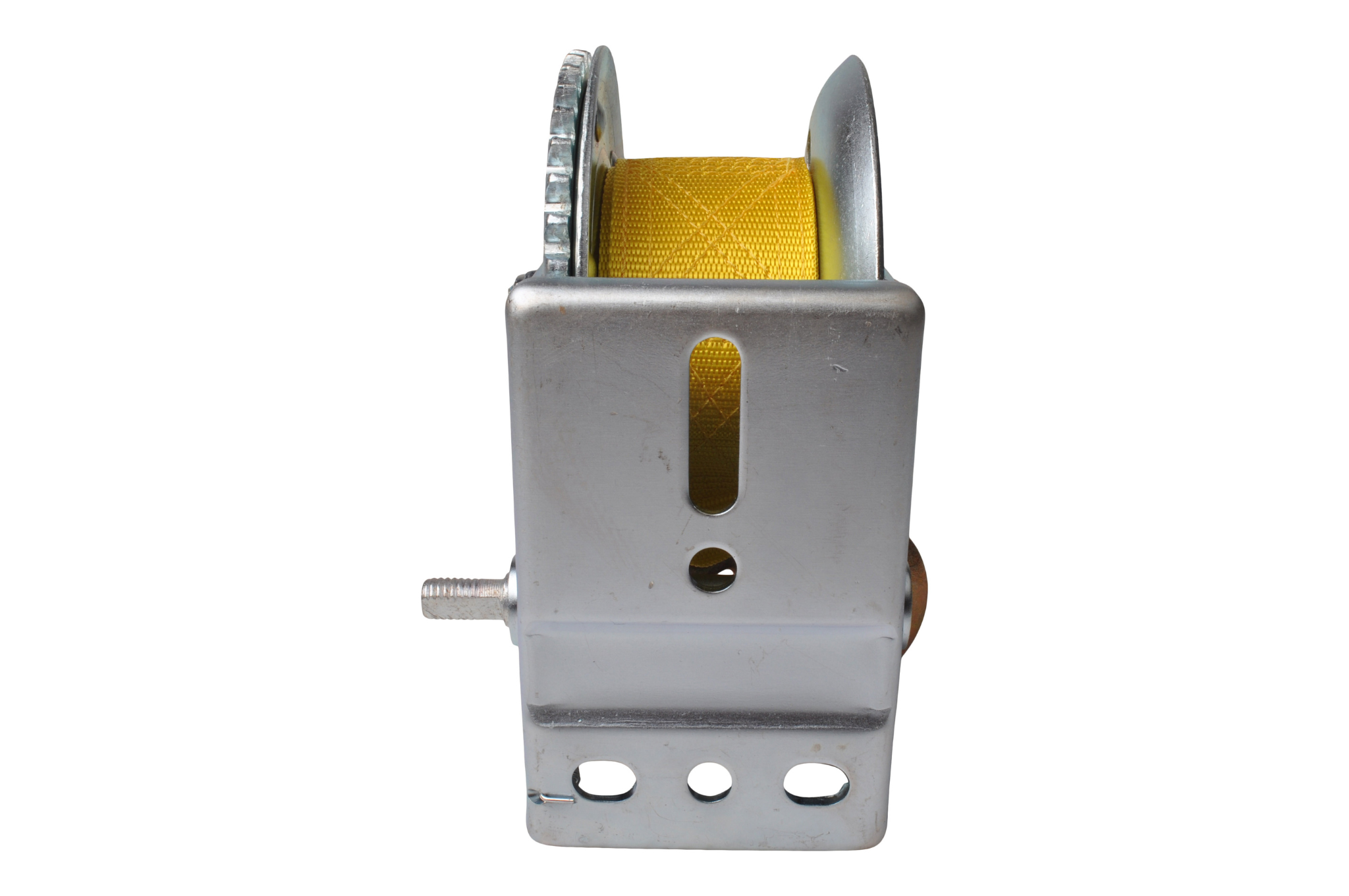

Treuil manuel non freiné avec une capacité de remorquage maximale de 550 kg. Ce treuil manuel débridé est livré en standard avec une sangle de 6 mètres + crochet.
Type : non freiné
Largeur de la bande du treuil : 50 mm
Diamètre du tambour : 135 mm
Largeur du tambour : 53 mm
Poids net : 3 kg
Exclusif : Matériel de fixation (facile à commander ci-dessous)

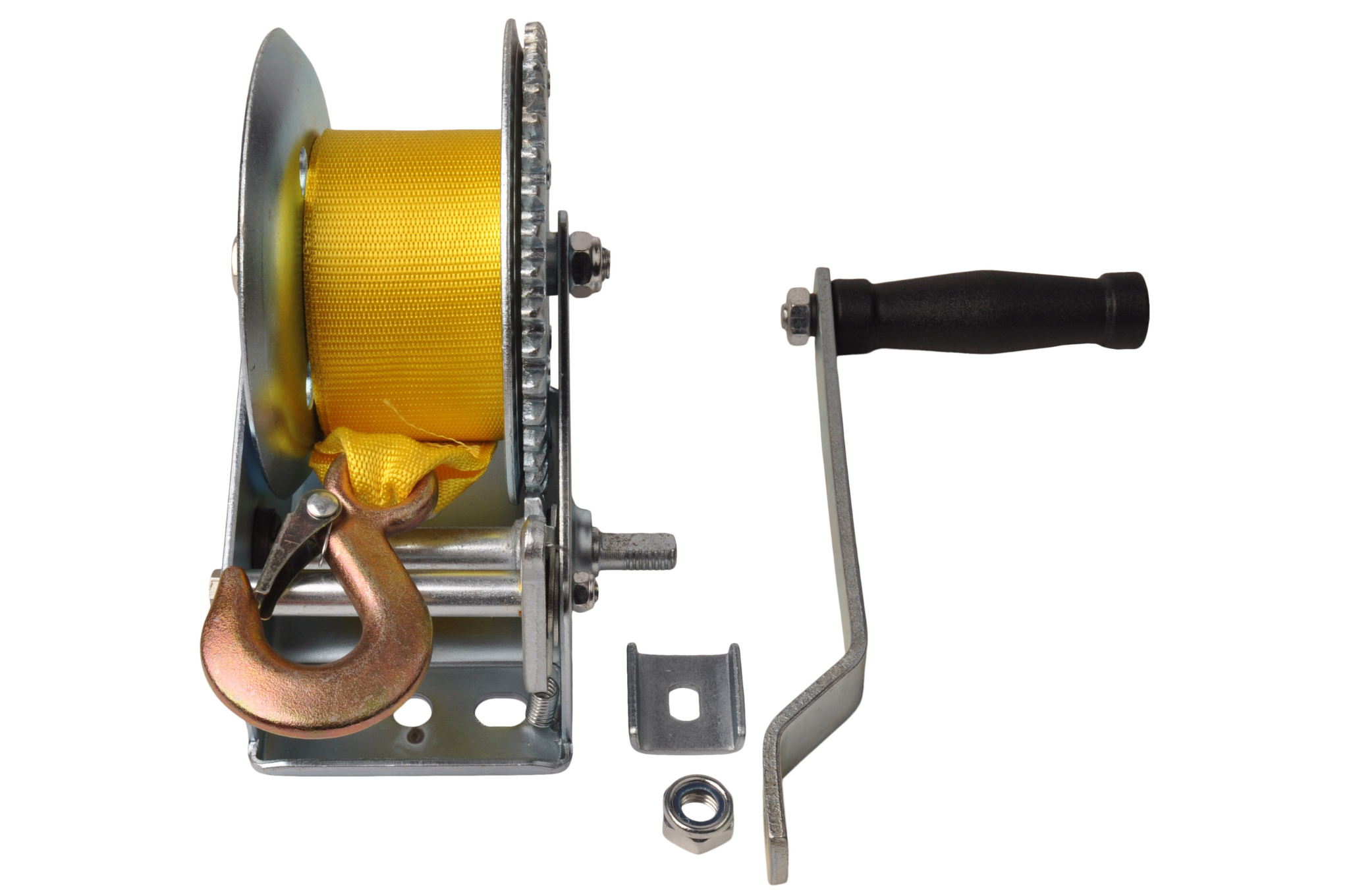

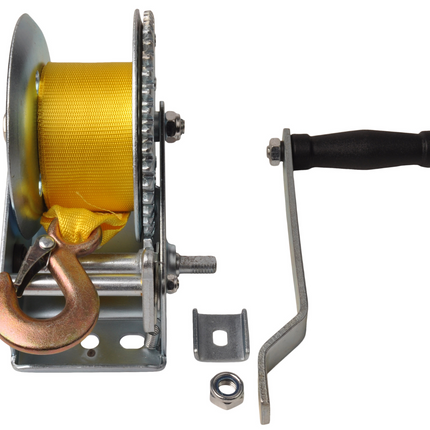

Inclus :
Sangle de 6 mètres avec crochet
Crochet
Fermeture de sécurité (pour fermer le tambour)

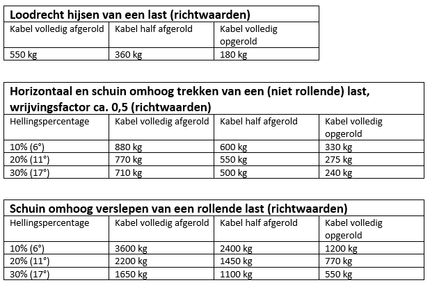

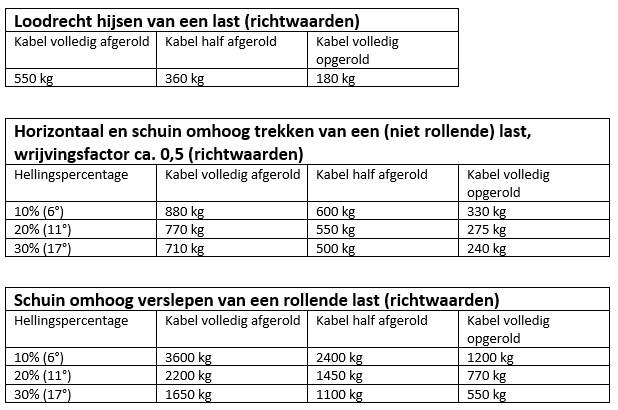

Données techniques
Levage vertical d'une charge (valeurs indicatives)
Câble entièrement déroulé |
Câble à moitié déroulé |
Câble entièrement enroulé |
550 kg |
360 kg |
180 kg |
Traction horizontale et en pente d'une charge (non roulante), coefficient de frottement env. 0,5 (valeurs indicatives)
Pourcentage de pente |
Câble entièrement déroulé |
Câble à moitié déroulé |
Câble entièrement enroulé |
10 % (6°) |
880 kg |
600 kg |
330 kg |
20 % (11°) |
770 kg |
550 kg |
275 kg |
30 % (17°) |
710 kg |
500 kg |
240 kg |
Traction en pente d'une charge roulante (valeurs indicatives)
Pourcentage de pente |
Câble entièrement déroulé |
Câble à moitié déroulé |
Câble entièrement enroulé |
10 % (6°) |
3600 kg |
2400 kg |
1200 kg |
20 % (11°) |
2200 kg |
1450 kg |
770 kg |
30 % (17°) |
1650 kg |
1100 kg |
550 kg |
Dessin technique plaque de montage
