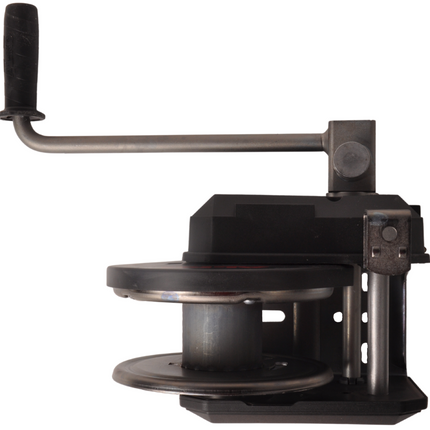

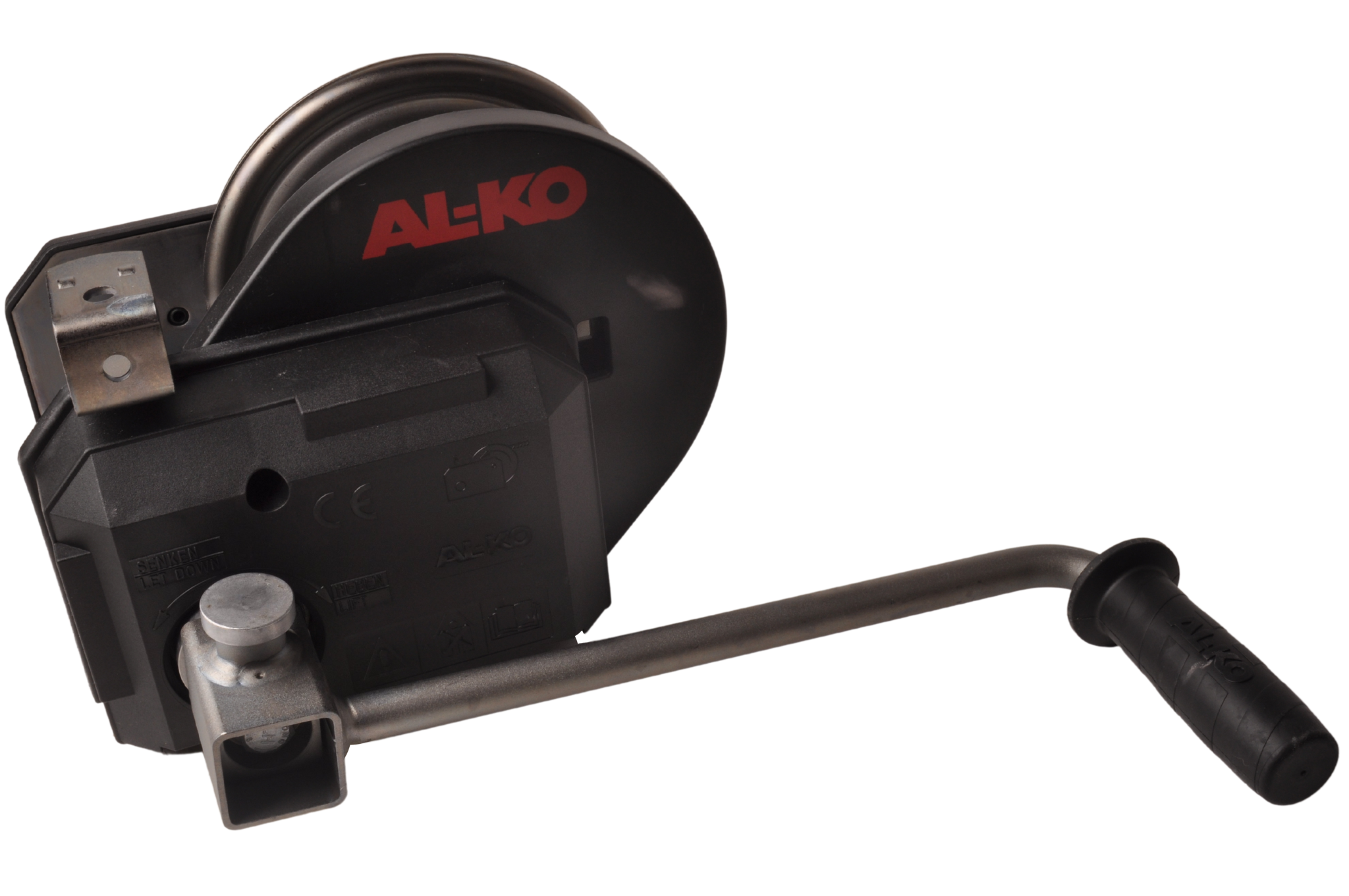

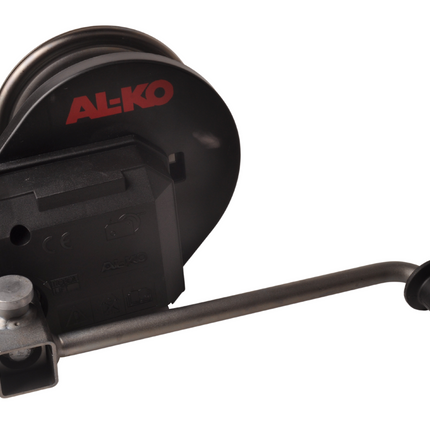

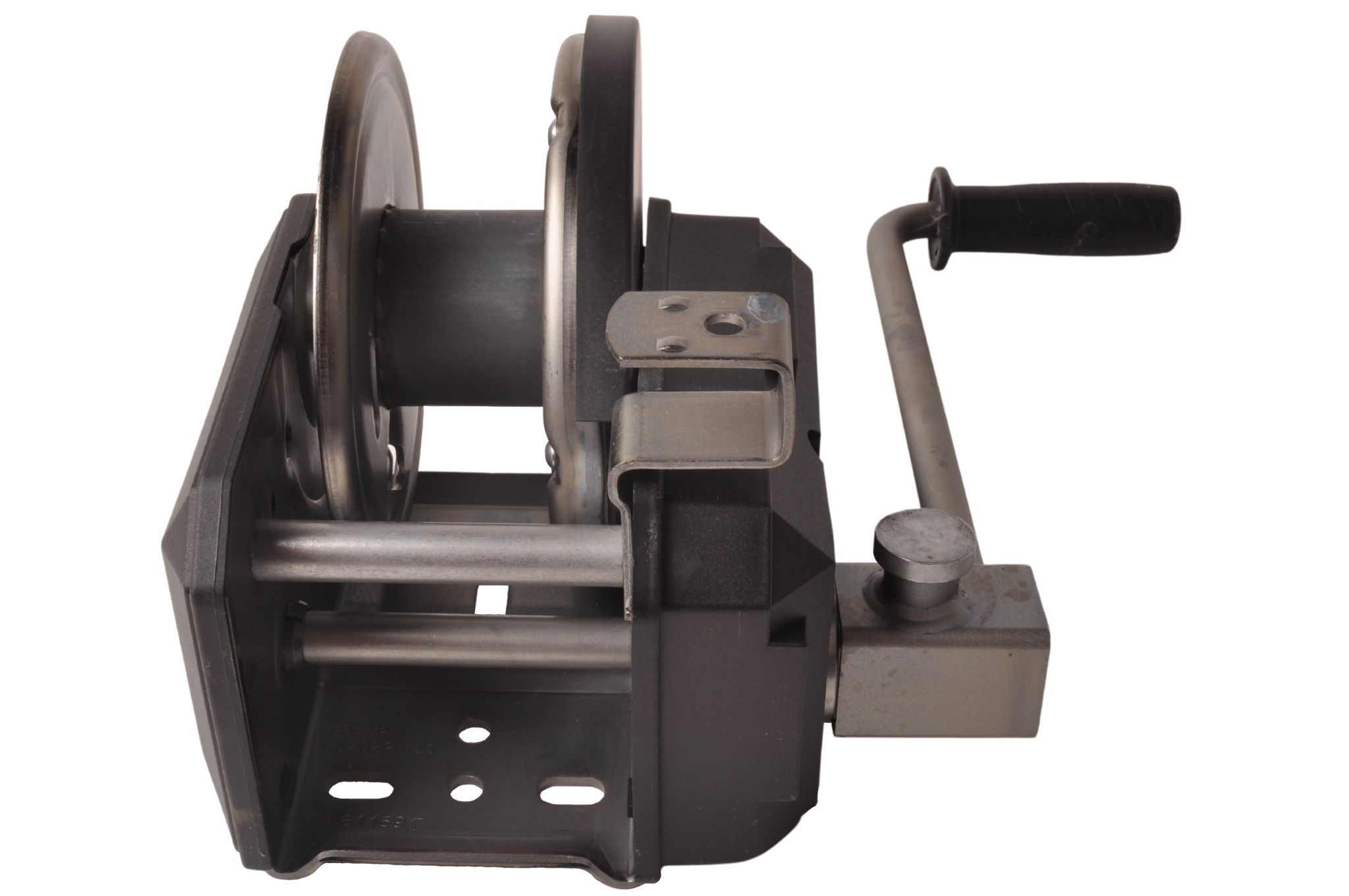

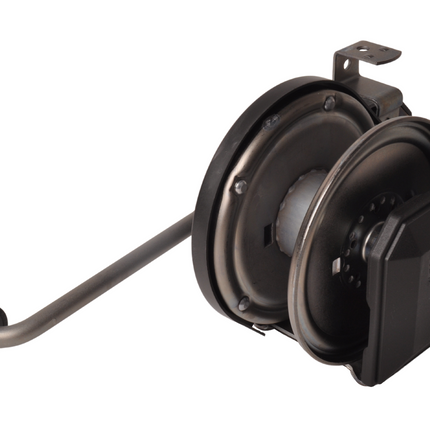

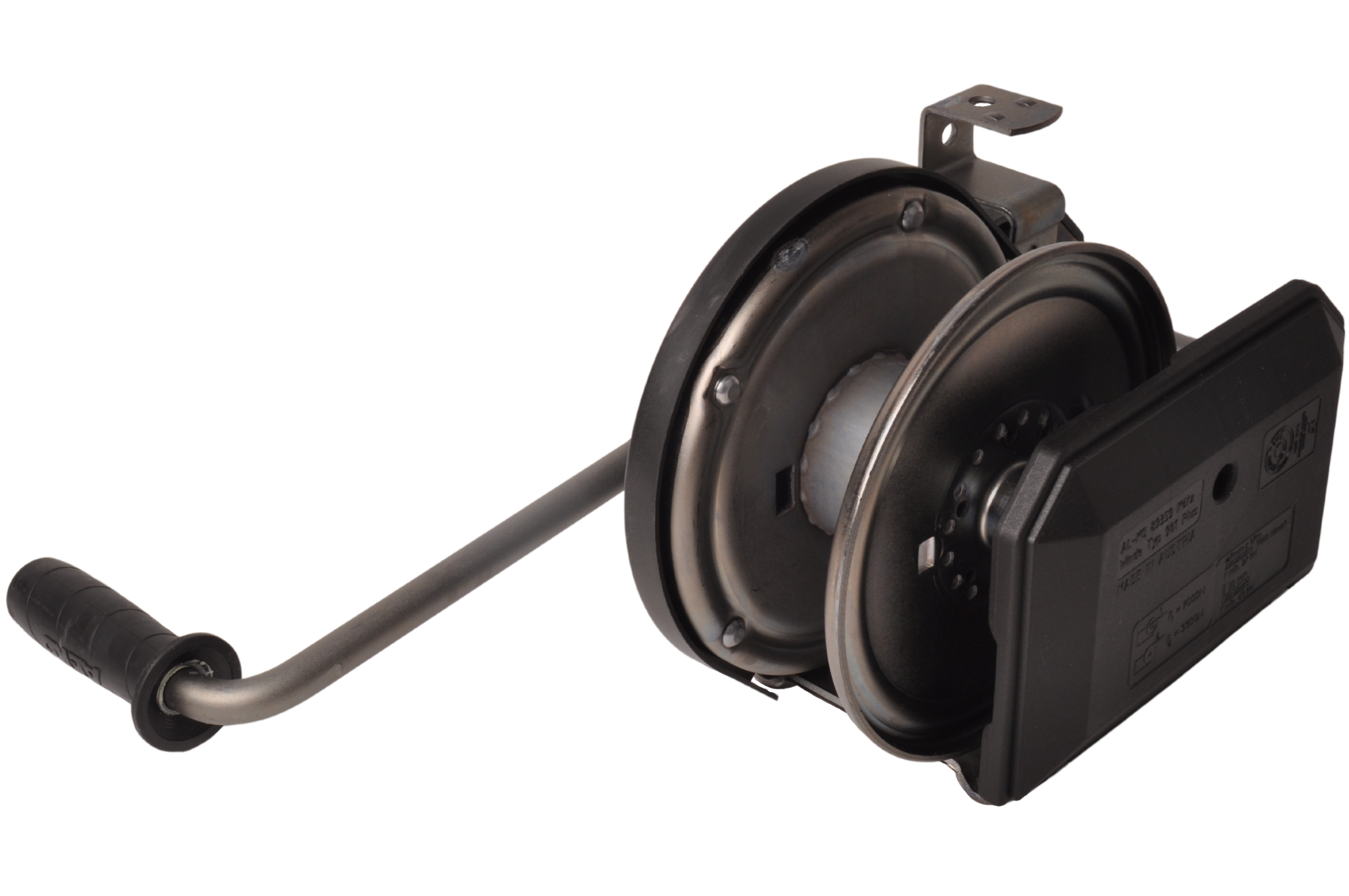

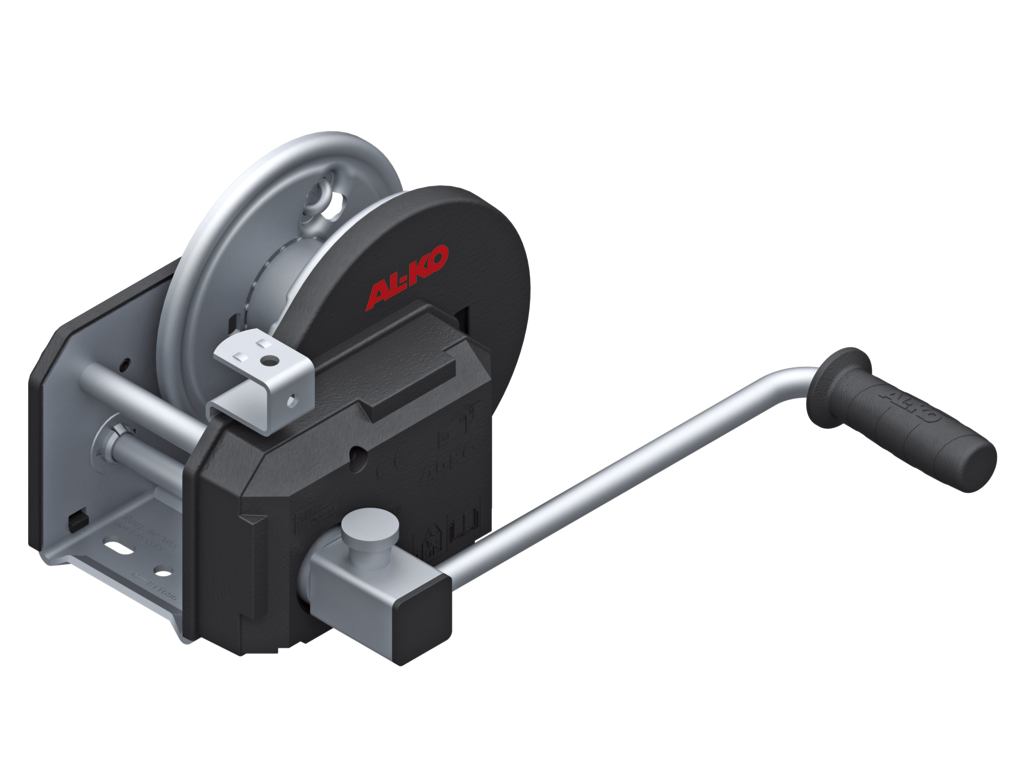

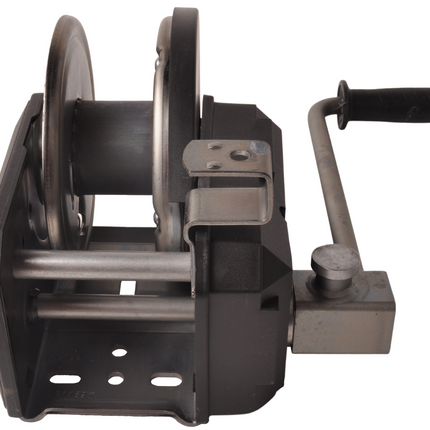

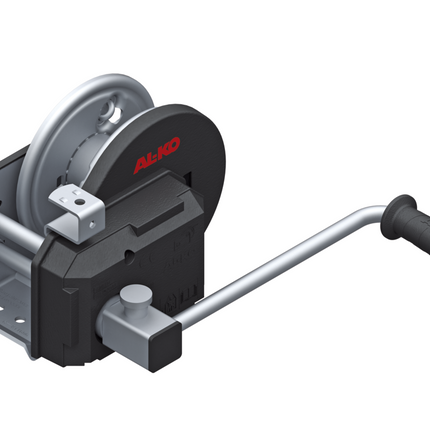

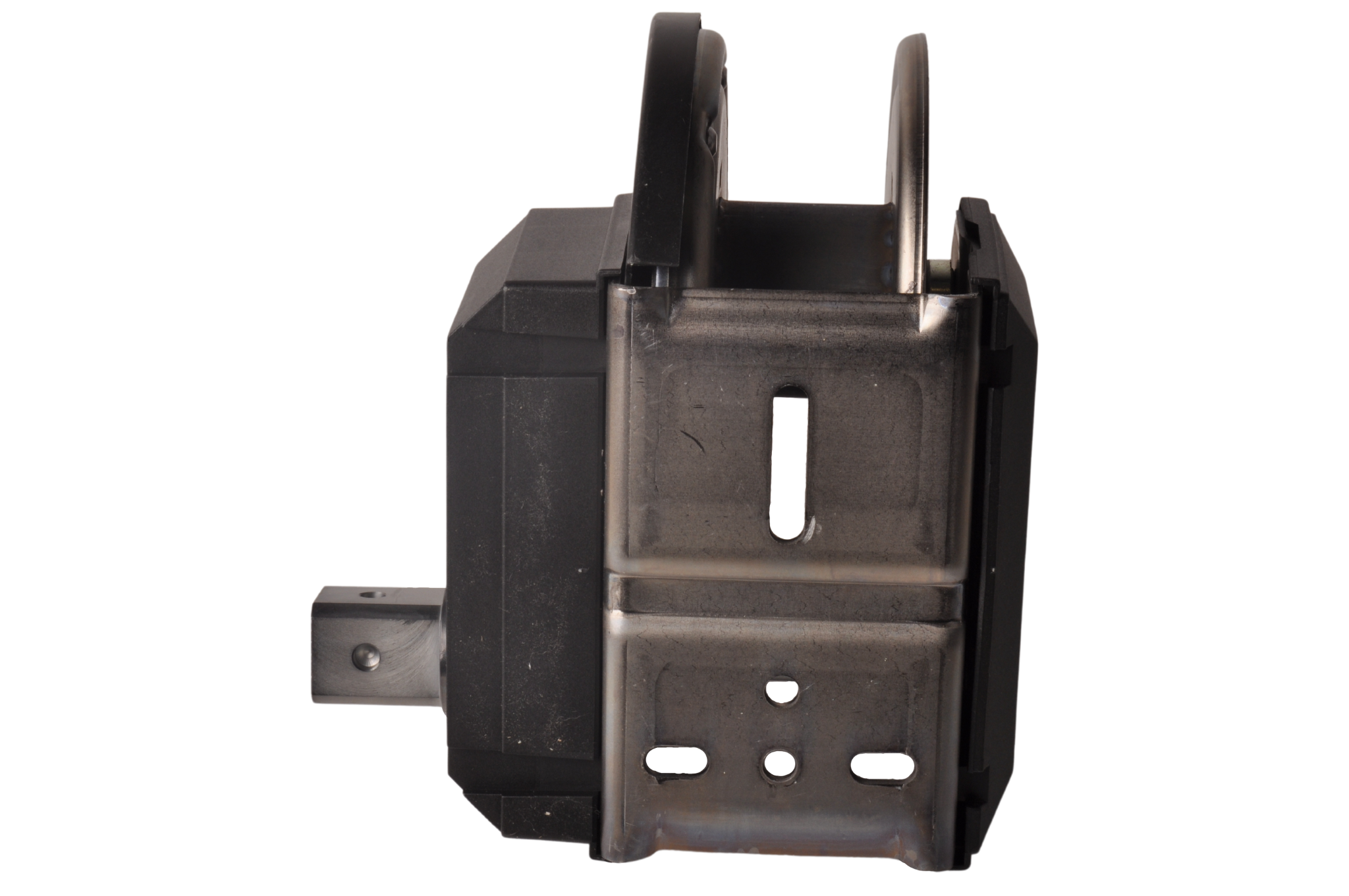

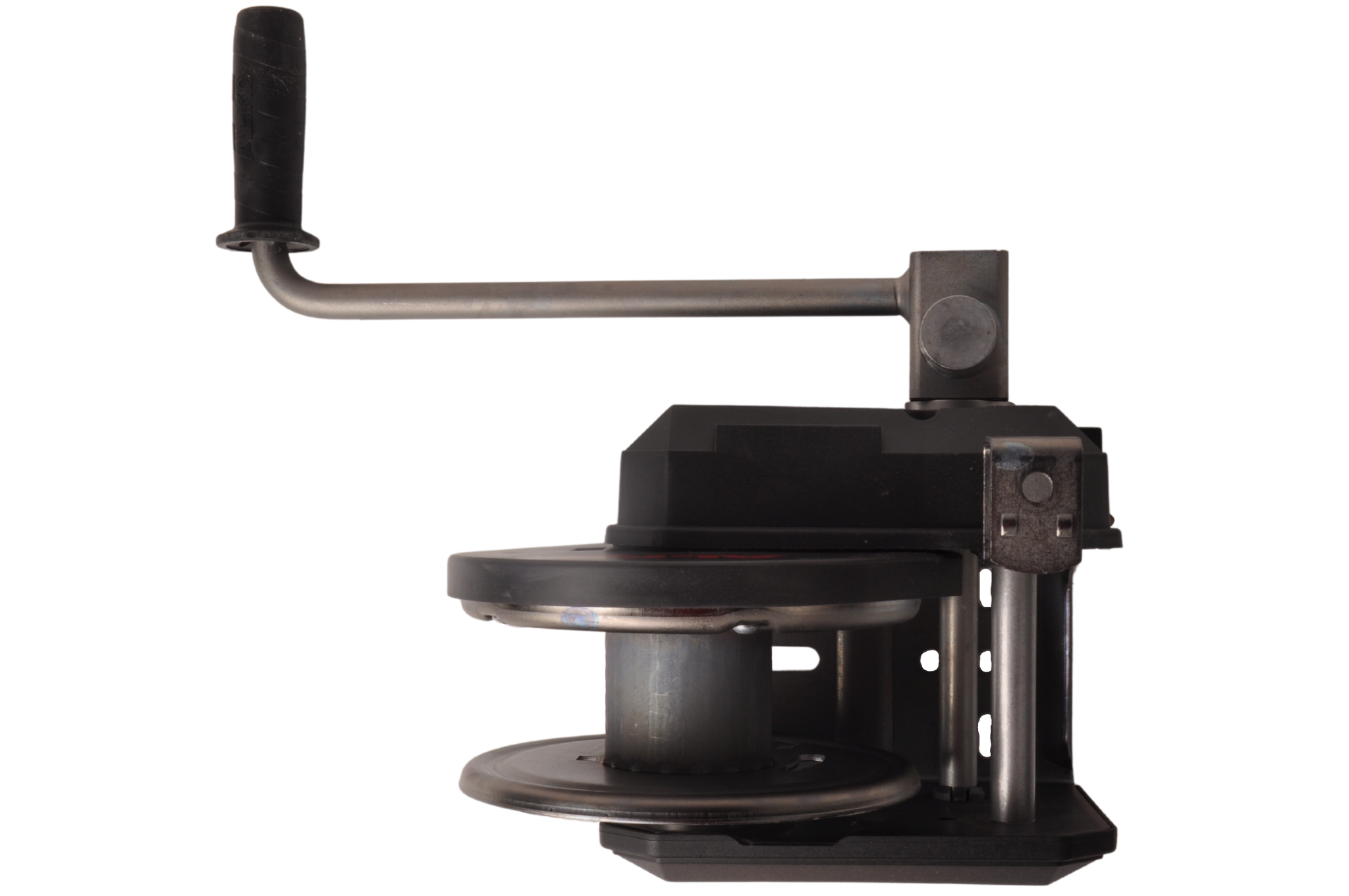

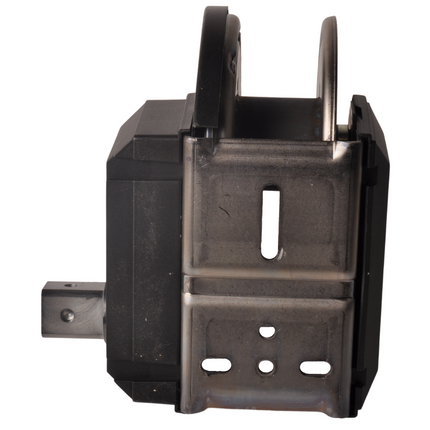

Treuil manuel AL-Ko freiné avec une capacité de remorquage maximale de 900 kg. Ce treuil manuel AL-KO est de haute qualité et facile à utiliser. En cas d'utilisation d'une courroie, ce treuil a une capacité de 10 mètres. En cas d'utilisation d'un câble, ce treuil a même une capacité de 20 mètres.
Utilisation du treuil :
-
Lever : Tourner le volant dans le sens des aiguilles d'une montre
-
Maintenir : Relâcher le volant dans n'importe quelle position (frein de charge automatique)
-
Abaisser : Tourner le volant dans le sens inverse des aiguilles d'une montre
Utilisation de l'automate de déroulement :
- Tourner le volant d'une révolution dans le sens inverse des aiguilles d'une montre, ce qui désactive le frein de charge
- Tirer le boîtier de verrouillage vers le haut
- Retirer la boucle
- La bande ou le câble peut maintenant être enlevé
Marque : AL-KO
Modèle : 901 Plus
Type : freiné
Boîtier : Plastique/acier (avec revêtement zinc-nickel de haute qualité, env. 400 tests au brouillard salin)
Force manuelle : 190N
Charge minimale : 25 kg
Transmission : 8,75:1
Course par tour de balancier : 25 > 55 mm
Diamètre du tambour : 193 mm
Largeur du tambour : 57 mm
Capacité du tambour câble (7 mm) : 20 mètres
Capacité du tambour du convoyeur de remorquage : 10 mètres
Caractéristiques supplémentaires :
Revêtement zinc-nickel de haute qualité (400 heures de test au brouillard salin)
Durée de vie élevée
Frein automatique de pression de charge

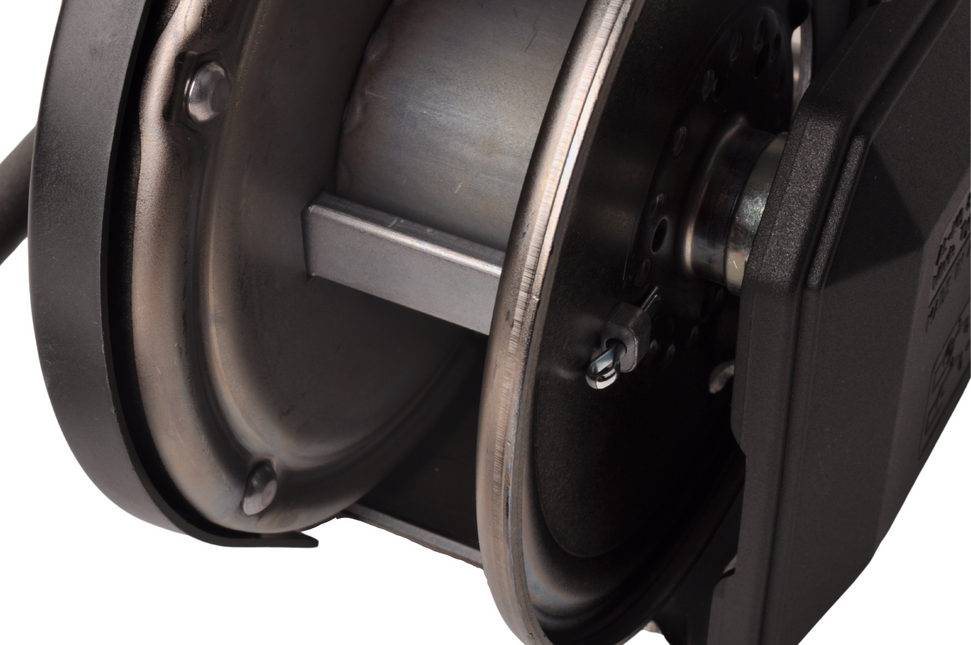

Tambour de câble avec paliers lisses
Revêtement plastique de la roue dentée
Déroulement automatique

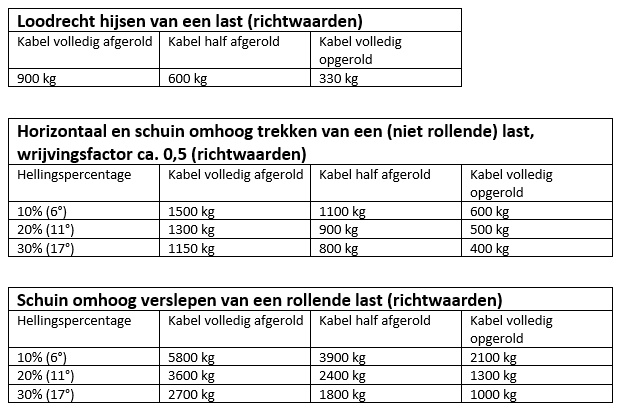

Caractéristiques techniques
Levage vertical d'une charge (valeurs indicatives)
Câble entièrement déroulé |
Câble à moitié déroulé |
Câble entièrement enroulé |
900 kg |
600 kg |
330 kg |
Traction horizontale et en pente d'une charge (non roulante), coefficient de frottement env. 0,5 (valeurs indicatives)
Pourcentage de pente |
Câble entièrement déroulé |
Câble à moitié déroulé |
Câble entièrement enroulé |
10 % (6°) |
1500 kg |
1100 kg |
600 kg |
20 % (11°) |
1300 kg |
900 kg |
500 kg |
30 % (17°) |
1150 kg |
800 kg |
400 kg |
Traction en pente d'une charge roulante (valeurs indicatives)
Pourcentage de pente |
Câble entièrement déroulé |
Câble à moitié déroulé |
Câble entièrement enroulé |
10 % (6°) |
5800 kg |
3900 kg |
2100 kg |
20 % (11°) |
3600 kg |
2400 kg |
1300 kg |
30 % (17°) |
2700 kg |
1800 kg |
1000 kg |

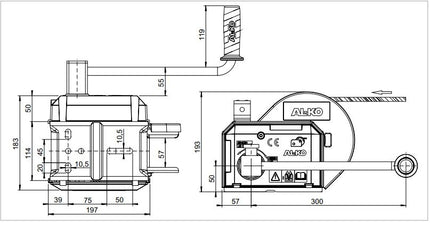

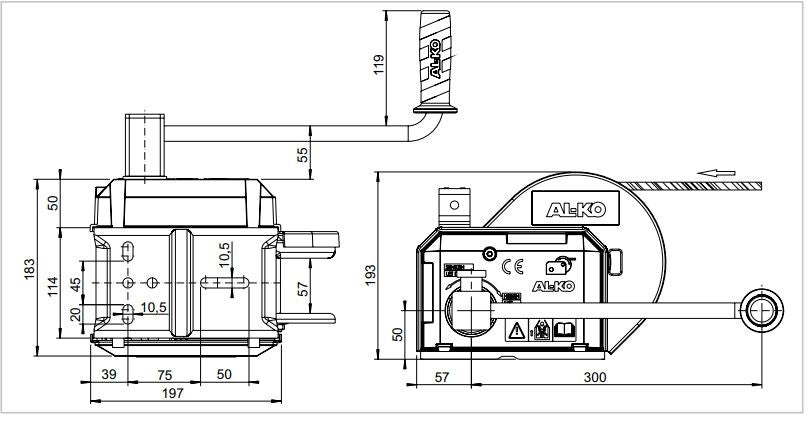

Dessin technique
